鋼鋁拖鏈分類：
1.支撐板框架式
支撐板III類型框架式，隔離片式主體材質為碳鋼鍍鋅
2.支撐板整體式
I型打孔式，按客戶需求開孔，衡量材質鋁合金
3.上下分開式
II型-支撐板
4.全封閉式
支撐板全封閉式（TL75/TL100/TL125/TL180支持定制封閉式）
全封閉鋼鋁拖鏈特點：
1、外形美觀
2、護板結構裝置已經接受了15年以上的考驗。
3、極穩定，堅固的電纜保護，可達1000MM寬。
4、在任意一個部位都能打開拖鏈。
5、根據用戶需要可隨時加裝“銀星護板”

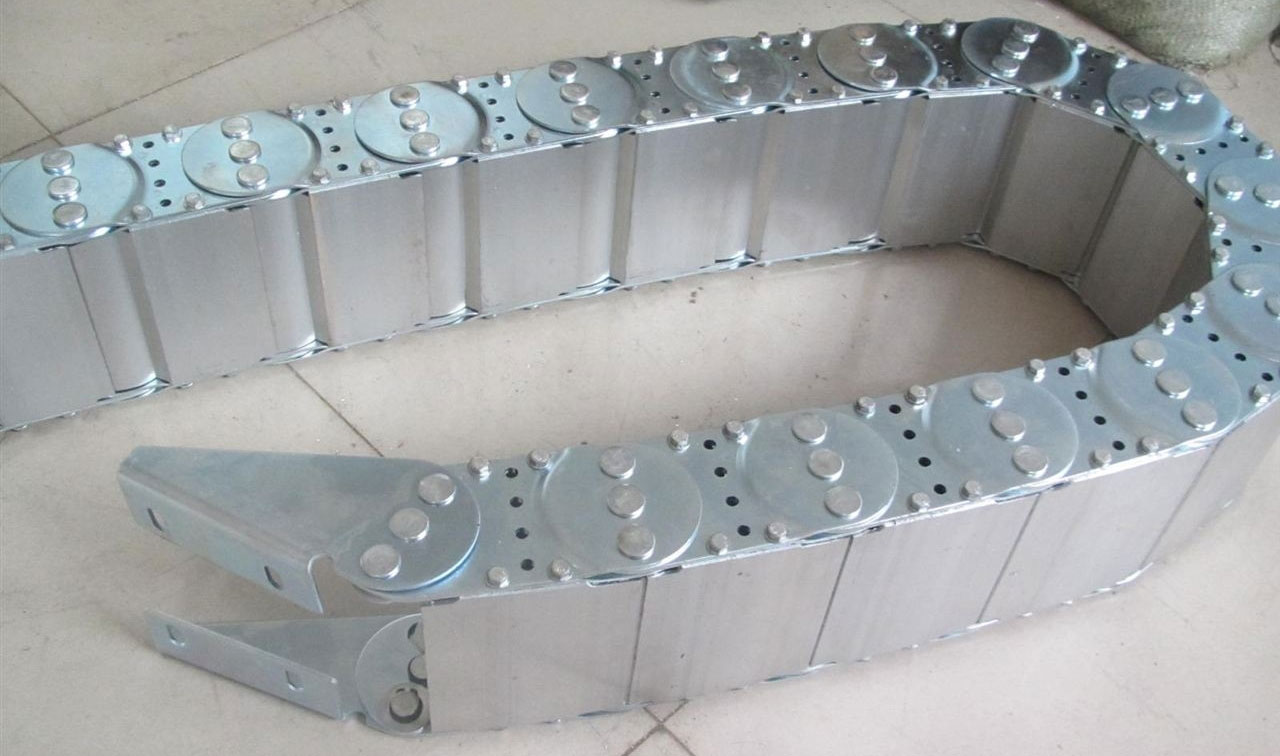

產品名稱：全封閉鋼制拖鏈
尺寸說明：外高75 內高53 寬度按客戶要求做
彎曲半徑：R115 R145 R200 R250 R300
節距：可選
鏈板高度：根據節距
長度：根據客戶要求
材質：Q235/304/1CR13/201
支撐板形式： I型（整體式打孔）、II型（分體式打孔）、III型（框架上下是鋁板內部可以根據要求加放尼龍隔離片）
鋼鋁拖鏈根據使用環境和使用要求的不同分為橋式鋼鋁拖鏈，全封閉鋼鋁拖鏈（生產廠家），半封閉鋼鋁拖鏈三種。
全封閉鋼鋁拖鏈（生產廠家）用途和特點
（1）適合于使用在往復運動的場合，能夠對內置的電纜、油管、氣管、水管等起到牽引和保護的作用。
（2）鋼制拖鏈的每一節都能打開，便于安裝和維修。運動時噪音低、耐磨，可高速運動。
（3）鋼制拖鏈已被廣泛應用于數控機床、電子設備、石材機械、玻璃機械、門窗機械、注塑機、機械手、超重運輸設備、自動化倉庫等。
全封閉鋼鋁拖鏈（生產廠家）結構：
1、外形似坦克鏈，由眾多的單元鏈鏈接組成，鏈接之間轉動自如。
2、相同系列的{鋼制拖鏈}的內高、外高、節距相同，{鋼制拖鏈}內寬、彎曲半徑R可有不同的選擇。

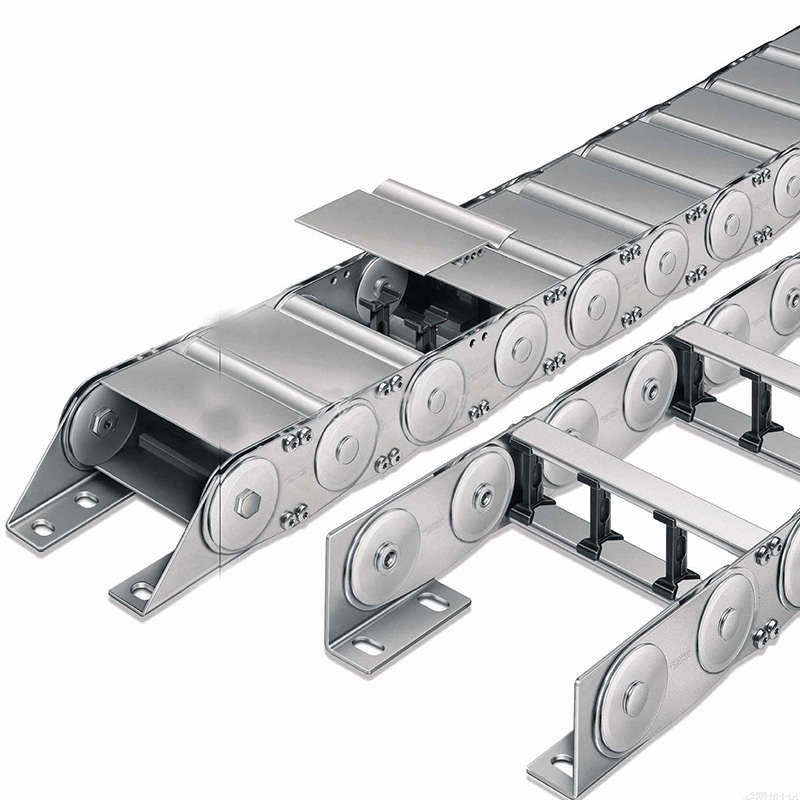

3、單元鏈節由左右鏈板和上下蓋板、橫梁或支撐板組成，鋼制拖鏈每節都能打開，裝拆方便，不必穿線，打開蓋板后即可把電纜、油管、氣管、水管等放入鋼制拖鏈內部。
4、另可提供尼龍復合分隔片，立體分層鋼制橫桿，耐磨尼龍絕緣套管，將鏈內空間按需要分隔開成所需要的空間.
鋼鋁拖鏈制造廠有TL45、TL65、TL95、TL125、TL180、TL225、TL250型，拖鏈寬度可按用戶要求定做，彎曲半徑從50-800之間。有三種支撐板的形式。
（1）當拖鏈需承載較大管、纜負荷時、應選用高強度支撐板——整塊式
（2）當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時。可選用支撐板——分開式
（3）安裝管纜的規格品種較多時，可選用支撐板——框架式
TL型機床鋼鋁拖鏈的主體是由鏈板（優質鋼板鍍鉻）支撐板（擠拉鋁合金）軸銷（合金鋼）等部件組成，使電纜或橡膠管與拖鏈之間不產生相對運動，不產生扭曲變形，鏈板經鍍鉻處理外形效果新穎，結構合理，靈巧強度高，鋼性好不變形，安裝方便，使用可靠，易拆裝，尤其是本產品采用了高強度耐磨材料，合金銅為軸銷，提高了產品的耐磨強度，彎曲更靈活，阻力更小，降低了噪音，從而可保 長時間使用不變形，不下垂。

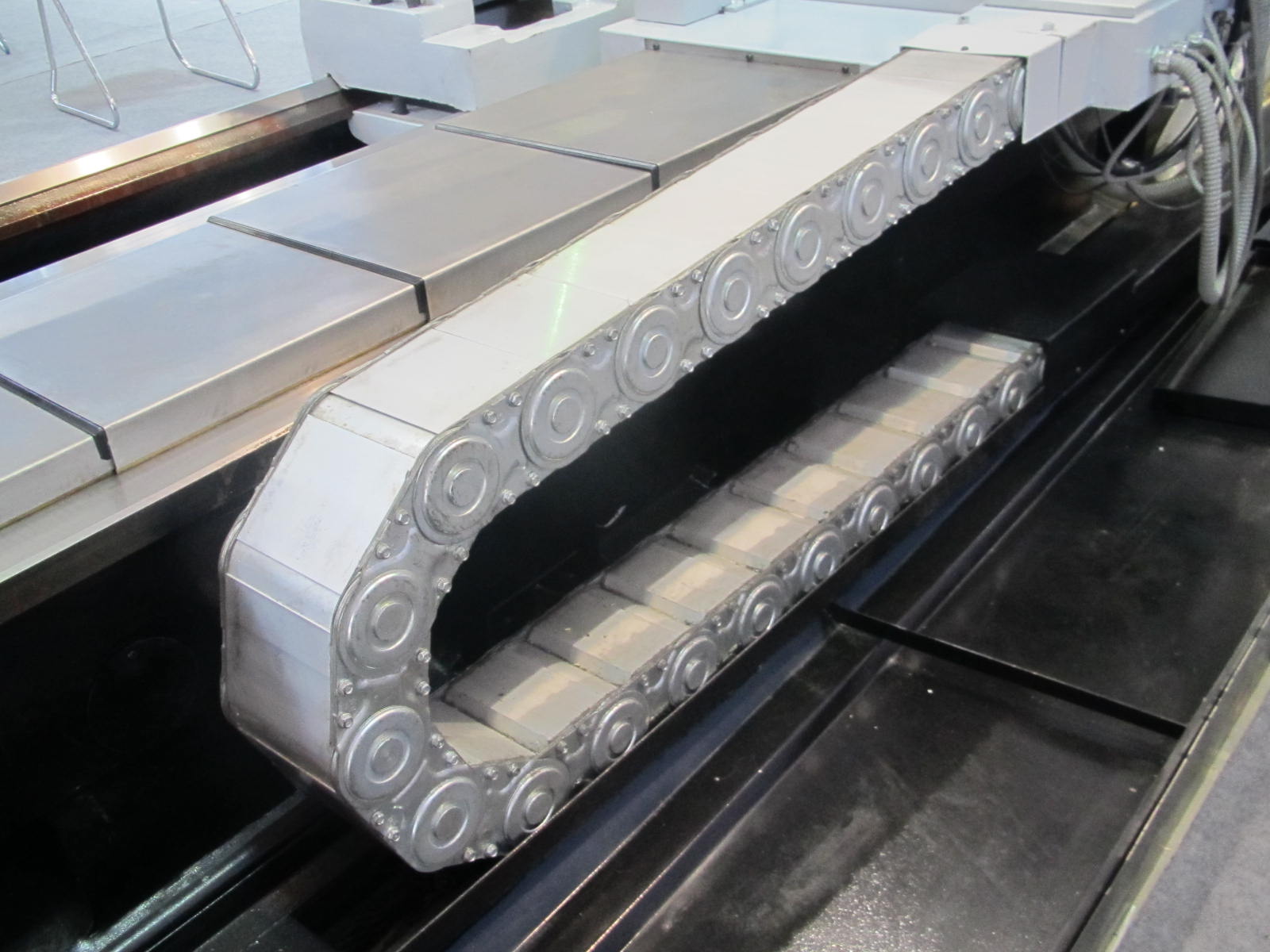

全封閉鋼鋁拖鏈一般應用在機床機械等的電纜、油管、氣管、水管、風管上，起牽引和保護作用。
全封閉鋼制拖鏈支撐板選用原則：
當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時，可選用分開式類型支撐板；
當拖鏈需承載較大管、纜負荷時，應選用高強度支撐板型-整塊式；
安裝管纜的規格品種較多時，可選用框架式支撐板。

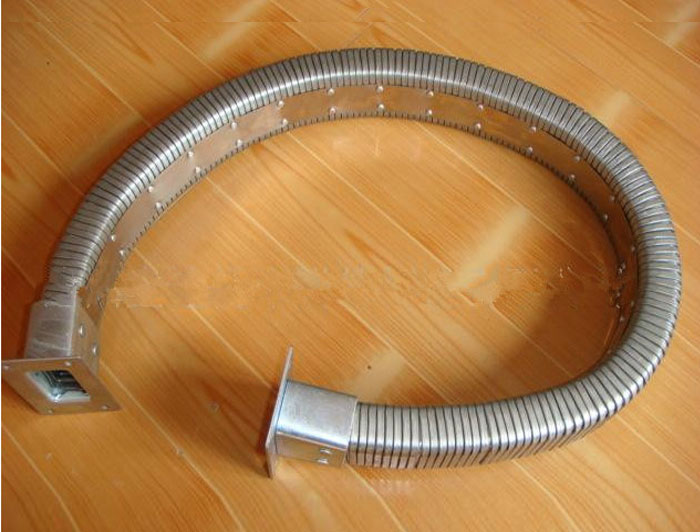

機床拖鏈使用場合受限制條件、或受環境影響，需采用鋼帶防護支撐板。
全封閉鋼鋁拖鏈外觀精美，可在較大程度上增強機床設備的整體藝術美觀效果，增強我國機床，機械設備在國際市場的競爭能力。
鏈板的高度，也就是支撐板的高度，是由電纜最大直徑決定的，機床最大限度運轉時，如拖鏈的寬度超過 300mm ，拖鏈的長度超過4m 時出于穩定性原因，應考慮選擇加大一號規格的拖鏈。
彎曲半徑要根據電纜的最大直徑選擇并應達到電纜直徑的 10 倍。彎曲半徑可根據所給表格選擇100-600mm ，行程小的可相應選擇較小的半徑。
拖鏈的長度＝1/2行程＋4個彎曲半徑, 這只適用于當固定聯結是在行程的中點時.
拖鏈的固定可根據機床位置情況選擇. 固定角鋼可放在外周或內周在拖鏈內或外部 , 一般情況聯結部分在拖鏈內 , 而向外周。TLG系列鋼制拖鏈，是一種新型鋼制拖鏈，是TL系列的補充。相對比TL系列鋼制穿線拖鏈具有機械強度更大、外形更加美觀的特點。鋼制拖鏈可以根據需要做淬火、滲碳處理，以獲得更強的機械強度與韌性。鋼制拖鏈表面可以做鍍鋅、鍍鉻、鍍鎳處理，以適應不同的工作環境。鋼制拖鏈選型技術。
全封閉鋼鋁拖鏈選用原則
1、根據支撐板最大孔徑Dma來確定鏈板高度hg和拖鏈型號。
2、支撐板內腔孔徑D1=d+約等于0.1d(取整數)。其中d=電線、電纜、液、氣軟管的外徑。
3、根據拖鏈功能要求來確定支撐板型式的拖鏈的彎曲半徑：
1)當管纜的管接頭尺寸大于支撐板內腔孔徑或須經常拆裝、維修等時，可選用分開式類型支撐板;
2)當拖鏈需承載較大管、纜負荷時，應選用高強度支撐板型-整塊式;
3)安裝管纜的規格品種較多時，可選用框架式支撐板。
4)機床拖鏈使用場合受限制條件、或受環境影響，需采用鋼帶防護支撐板時。
5)根據安裝管纜的數量來決定支撐板寬度b1,從而得知拖鏈寬度B。
